尔邦推出IBH2016-UxPxOx模拟量10KV两隔离电压电流信号转换隔离模块发表时间：2020-12-08 17:17来源：尔邦科技

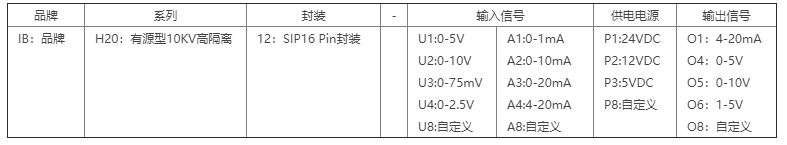

一、概述： IBH2016-UxPxOx系列是尔邦新开发的一款超高10000VAC隔离电压超小体积模拟量电压电流隔离放大器，该隔离放大器是一种磁电隔离的模拟混合集成电路IC内部在同一芯片上集成了一个1万伏高隔离的DC/DC转换电源和一组磁电耦合的模拟信号隔离放大器，采用磁电耦合的低成本方案，主要用于对EMC（电磁空间干扰）无特殊要求的场合。信号输入及输出侧宽爬电距离及内部隔离措施使该放大器模块能达到10KVAC隔离电压。模块内部的隔离电源除了为内部放大电路供电外，还可以向外提供一组5V(最大3mA)直流配电电源，给输入端外部电路扩展使用，如电桥电路、小信号放大电路、基准电路等。产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离放大及转换变送功能。 产品可实现工业现场传感器与仪器仪表、PLC、DCS之间信号的高精度、高线性度的10KV抗EMC高隔离传输及转换放大。在轨道电压监控、电动汽车及充电桩安全运行控制、高压发电机或电动机运行监测、电网输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业自动化控制、核电装备等领域广泛应用。 二、产品选型：

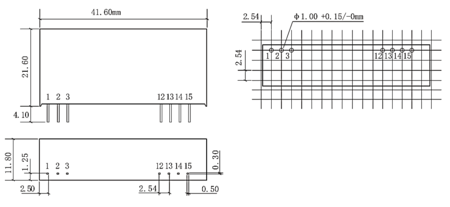

选型举例: 0-5V输入，4-20mA输出，24V供电，10KV隔离，PCB板IC封装 型号应为：IBH2016-U1P1O1 三、技术参数 1. 输入 电压信号：最小0V----最大100V 电流信号：最小0mA----最大50mA 输入失调电压：±5mV ----max≤±20mV 输入阻抗：电压（Vin=10V）≈125KΩ 电流（Iin=0-20mA）≈250Ω----1000Ω 2. 输出 电压信号：（RL=2KΩ）最小 0V ---- 最大 15V 电流信号： （RL=250Ω）最小 2mA ----最大 24mA 负载能力： 电压（Vout=10V）≥ 2KΩ 电流标称350Ω，（最大650Ω下单需要注明) 频率响应：（-3db） 100Hz 信号输出纹波：（不滤波）标称10mV rms----Max≤20mV Rms 响应时间：＜25mS 3.电源 供电电源：24VDC----12VDC----5VDC 输入功率： 标称 0.5V , Max≤1W 电源电压输入范围： 不超额定电压 ±25%Vdd 4.基本参数 非线性精度：0.1%FSR----0.2%FSR 增益：1V/V 增益温漂：100PPM/℃ 隔离电压： （AC,50Hz,1min测试条件）10000Vrms 隔离方式 信号输入端、辅助电源与信号输出端两隔离 5.工业级温度范围：-20~50℃ 6.焊接要求：＜10S +300℃ 7.安装方式：SIP16 Pin符合UL94V标准阻燃封装 8.外型尺寸： 46.1X21.6X11.8mm (长*高*宽) 四、产品外观尺寸图及布板参考

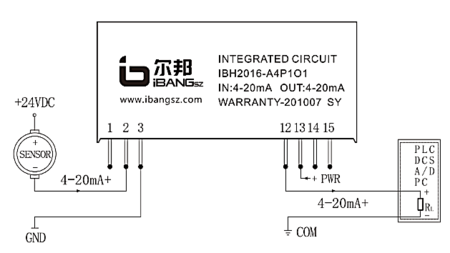

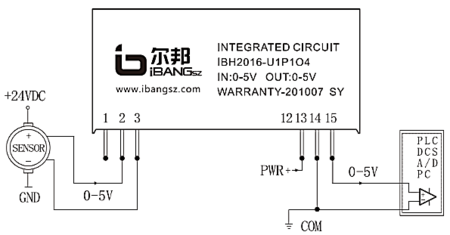

五、典型应用图参考：
六、脚位功能说明
|
