尔邦推出IB2016-FxPxOx频率转模拟量直流信号隔离变送模块
一、概述： IB2016-FxPxOx系列是一种频率信号隔离变换器，将正弦波、方波、锯齿波频率信号按比例隔离转换成标准信号的混合集成电路。该电路内部集成了一组多路高隔离的DC/DC电源和一个高速的频率信号隔离及变换器，适用于任意一种频率信号的隔离变换，SMD工艺结构及新技术隔离措施使该器件能达到辅助电源与信号输入/输出3000VDC三隔离，并满足工业现场宽温度、潮湿、震动等恶劣环境要求，使用非常方便，只需很少的外部元件，即可实现频率信号的隔离变送。广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域。 二、产品选型：

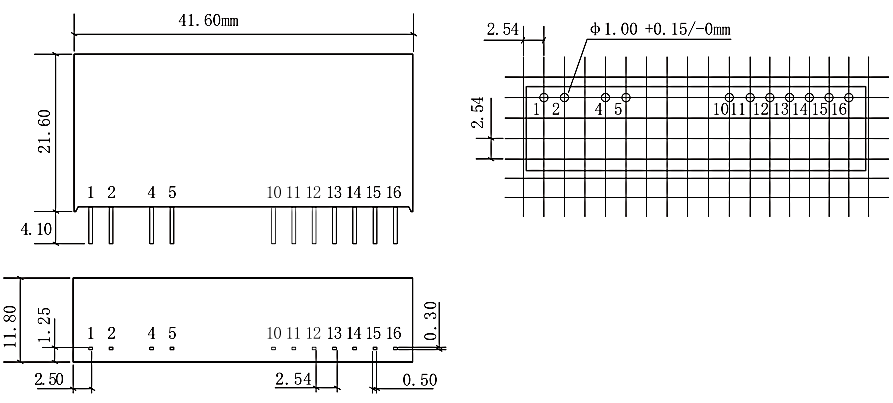

选型举例: 0-10KHz输入，4-20mA输出，供电电源24VDC，SIP16模块封装 型号应为：IB2016-F3P1O1 三、技术参数 1. 输入 输入频率：最小0KHz----标准1KHz----最大20KHz 输入电压：最小3.5 Vp-p ----标准 5 Vp-p ----最大50Vp-p 2. 输出 电压信号：最小0V----最大10V 电流信号：最小0mA----最大20Ma 负载能力：电压（Vout=10V测试条件） 最小1KΩ----标准2KΩ 电流标称350Ω 输出纹波：（不滤波） 标准5mV----最大7mV 电压温漂：25μV/℃ 3. 电源 供电电源： 24VDC ----12VDC ----5VDC 输入功率： 标称 0.5V , Max≤1W 电源电压输入范围： 不超额定电压 ±25%Vdd 4.基本参数 非线性精度：0.1%FSR 增益电压：（50K电位器） 1 KHz/V 增益电流：（50K电位器） 1/4 KHz/Ma 增益温漂：100ppm/℃ 输入失调电压：标准 1mV----最大5mV 隔离电压： （AC,50Hz,1min测试条件）3000Vrms 绝缘电阻：100MΩ（输入、输出、电源） 5.工业级温度范围：-40~85℃ 6.焊接要求：＜10S +300℃ 7.安装方式：SIP16 Pin符合UL94V标准阻燃封装 8.外型尺寸：46.1X21.6X11.8mm (长*高*宽) 四、产品外观尺寸图及布板参考

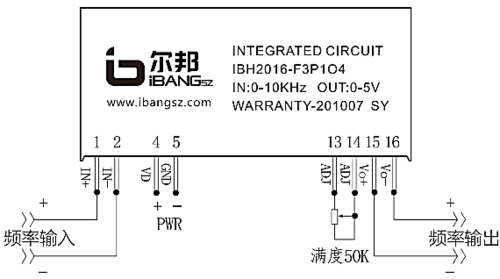

五、典型应用图参考： 1. 频率转电压输出接线应用参考

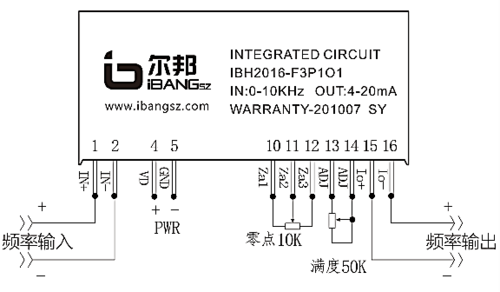

2. 频率转电流输出接线应用参考
六、脚位功能说明
